設備簡介：送料卡盤為電動卡盤主要作用是在于抱緊需要加工的管材配合等離子割qiang進行加工，加工準，速度快，節省人工。可實現型連續自動上料、自動翻轉、自動切割作業等，實現加工生產中的全程自動化達到去人工化。

icon圖標 聯系人：崔經理

icon圖標 聯系電話：158-9863-0789

| 產品優勢

01

結構緊湊，鏈接設計合理，輕松組裝
02

智能數控，高清顯示屏，操作便捷
03

采用等離子割孔技術，沒有凹陷
04

加厚拖料架，堅固耐用，壽命長
05

解放雙手，縮尖割孔，一次成型
06

加工速度塊，成型效果好，替代人工

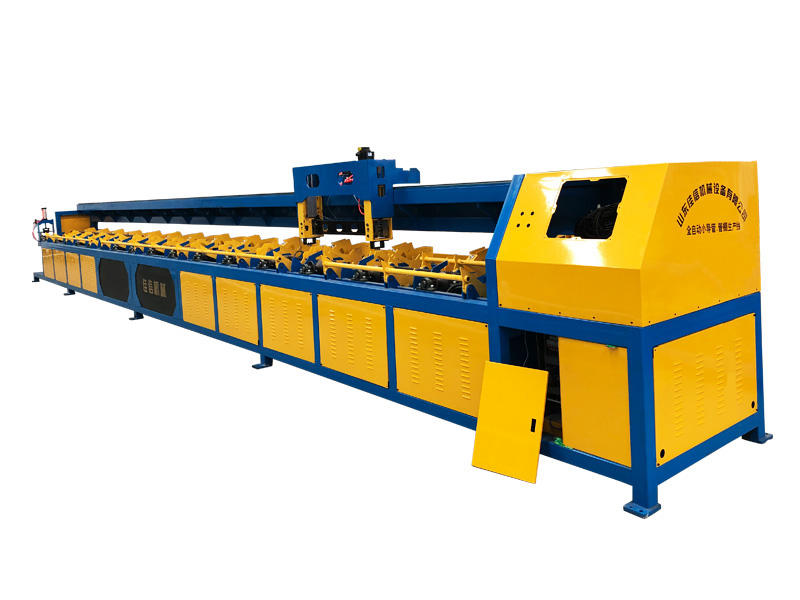

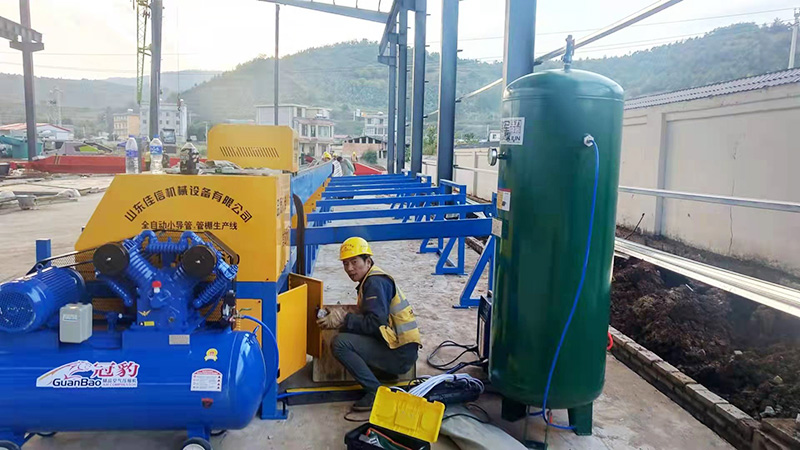

產品實拍展示

小導管生產線參數

小導管全自動生產線
序號	產品名稱	參數
1	機身臺面圍板厚度	臺面板6mm
		圍板1.0mm
2	主鋼板厚度	40mm
3	機身架用管	80803.75
4	電機	11kw*1（柱塞泵）
5	主油缸	Φ125*1
		Φ160*1
6	電控配件	斯柯達
7	縮管能力	外徑Ф42-114
8	加工縮管厚度	0.7-5.0mm
9	主軸電機功率	15kw
10	主軸轉速	248rpm(單速）
11	電壓	380 50HZ
12	成型時間	7-30秒
13	重量	3.2T
14	送料精度	正負0.1mm
15	高頻加熱	型號	HD-85KW
		輸入電壓	380V
		輸出功率	85KW
		振蕩頻率	30-100KHZ
		冷卻水壓	0.3MPa
		水溫要求	〈40°
		主輔機重量	40KG/30KG
16	油管	HM592-08-13 27.5MPa
17	輸入電源	380V（三相五線）
18	傳動方式	齒條傳動
19	油泵	25
20	模具主要材質	DC53
21	輸出電源	24V
22	控制方式	PLC控制觸摸屏
23	設備油箱容量	80L
24	模具加工方式	定制型
25	傳動方式	2模齒條 Φ30圓導軌（雙導軌）長度 6000mm
26	伺服系統	臺達1500w
27	材質及管材類型、長度	無縫鋼管
28	厚度范圍	3-6mm
29	加工精度要求	42-108mm
30	上料方式要求	自動
31	產品體積	22m
32	產品重量	6T
